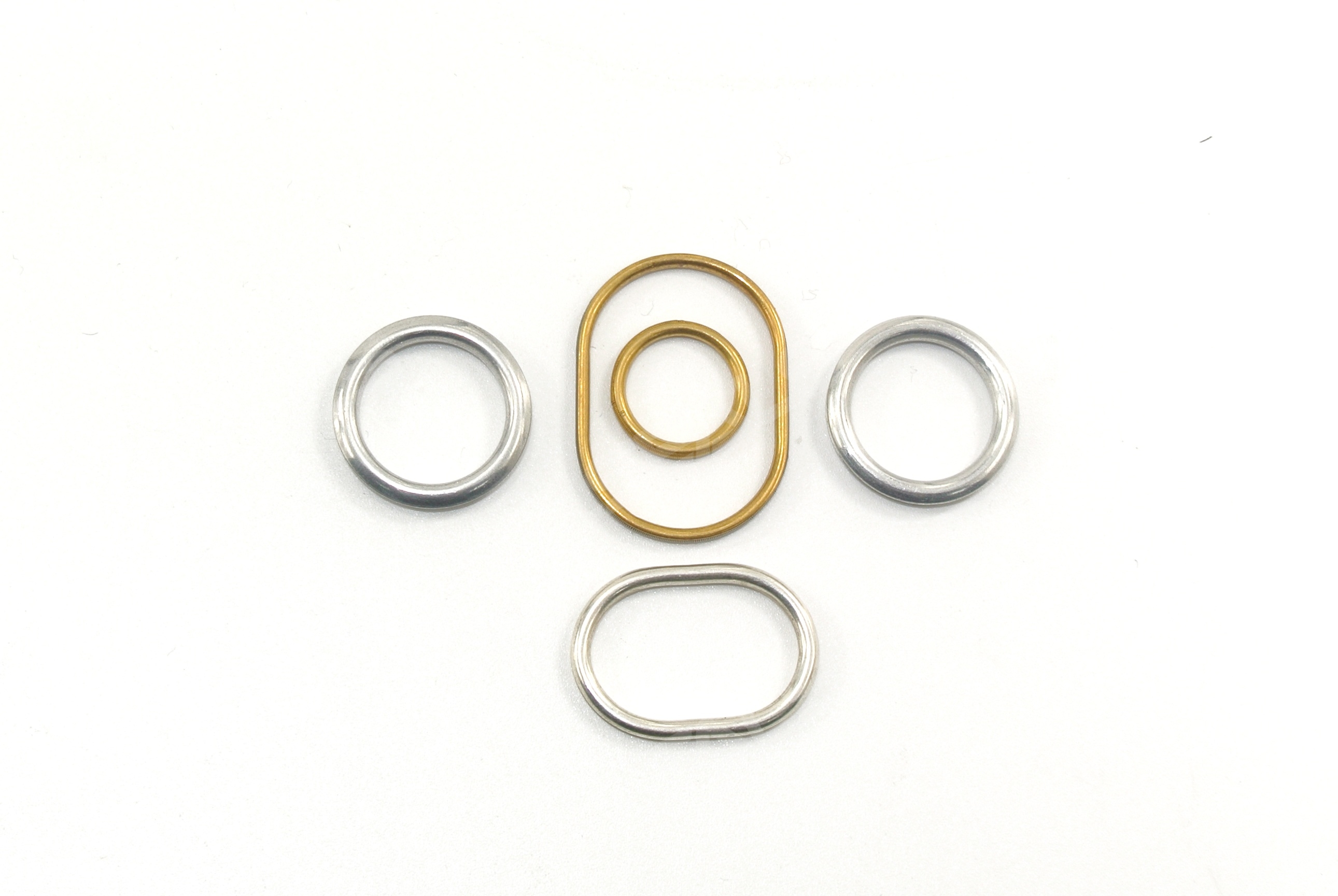

在核反應堆的冷卻管道、航天器燃料閥門、超高壓化學反應釜的密封界面中，一種由金屬精密鍛造的環形密封元件——金屬O型圈（Metal O-Ring），正以卓越的剛性、耐溫性和抗輻照能力，成為極端工況下密封技術的終極解決方案。本文從核心特性、材料革命、應用場景及智能進化等維度，解析這一工業“剛密封”的技術密碼。

一、結構特性：剛性與彈性的完美平衡

金屬O型圈由金屬線材（圓形或異形截面）經精密焊接或鍛造而成，其核心設計哲學在于突破傳統橡膠密封件的物理極限：

1. 截面幾何優化

   • 實心圓截面：直徑通常為1.6-6.35mm，自由狀態下與密封槽形成過盈配合，提供初始接觸應力（20-50MPa）；

   • 空心管狀截面：壁厚0.25-0.5mm，受壓后塌陷變形，形成雙線接觸密封，回彈率≥95%；

   • 特殊截面設計：如X形、Ω形截面，通過有限元分析優化應力分布，提升抗蠕變性能。

2. 密封機理

   • 線接觸密封：依靠金屬的彈性變形在密封面形成納米級貼合界面；

   • 自增強效應：系統壓力越高，金屬變形導致的接觸應力越大，實現壓力自適應密封。

關鍵參數：

• 工作溫度范圍：-269℃（液氦）至1000℃（高溫燃氣）；

• 耐壓等級：靜態密封可達1500MPa，動態密封適用300MPa以下場景；

• 泄漏率：真空環境下可達10?¹² Pa·m³/s，媲美分子級密封。

二、材料進化：從因科鎳到高熵合金

金屬O型圈的性能突破與材料創新緊密交織，典型材質演進路徑包括：

1. 高溫合金系列

• 因科鎳718：耐受700℃高溫，抗中子輻照（注量率＞10²² n/cm²），用于第四代核反應堆；

• 哈氏合金C-276：耐鹽酸、濕氯氣腐蝕，化工超臨界反應釜首選；

• 鉭鎢合金：抗液態金屬腐蝕（如鉛鉍共熔體），適用聚變堆包層密封。

2. 表面改性技術

• 金鍍層（0.5-2μm）：真空環境下摩擦系數低至0.1，用于航天器推進系統；

• 激光熔覆陶瓷涂層：表面硬度達HV 1500，耐顆粒沖刷壽命提升10倍；

• 納米晶化處理：通過高壓扭轉（HPT）技術細化晶粒至50nm，疲勞強度提升3倍。

3. 復合結構創新

• 金屬-石墨疊層：外層金屬承壓，內嵌柔性石墨補償表面缺陷，實現零泄漏；

• 雙金屬梯度設計：內層高彈性鈹銅合金，外層耐蝕鈦合金，兼顧性能與成本。

三、應用圖譜：從地心到深空的密封防線

金屬O型圈在以下領域展現不可替代性：

1. 核能與輻射環境

• 壓水堆主泵密封：因科鎳690金屬O型圈，在15.5MPa/343℃下服役60年，累計輻照劑量＞10²³ n/cm²；

• 快堆液態鈉回路：鉬合金O型圈耐受600℃液態鈉腐蝕，泄漏率＜1×10?? scc/s。

2. 航空航天

• 液氫貯箱法蘭密封：鋁合金O型圈在-253℃下保持彈性，支撐重型火箭燃料供應；

• 空間站對接機構：鍍金不銹鋼O型圈實現10?¹? Pa·m³/s級真空密封，保障氣密安全。

3. 能源與化工

• 超臨界CO?發電系統：鎳基合金O型圈在700℃/25MPa工況下壽命超8萬小時；

• 頁巖氣超高壓井口：雙相不銹鋼O型圈抵抗20%濃度H?S應力腐蝕，壓力等級20000psi。

4. 前沿科技

• 核聚變第一壁：鎢涂層O型圈耐受1GW/m²熱流沖擊，漏率＜0.1g·s?¹；

• 量子計算稀釋制冷機：鈮鈦合金O型圈在10mK極低溫下保持納米級密封。

四、技術挑戰與突破路徑

1. 極端環境適配

• 抗輻照脆化：通過離子注入納米氧化物彌散強化（ODS鋼），使材料在20dpa輻照劑量下延展性＞10%；

• 超低溫韌性：開發高熵合金（如CoCrFeNiMn），-269℃沖擊功達200J/cm²。

2. 智能化升級

• 嵌入式光纖傳感：在O型圈內部集成FBG傳感器，實時監測應變分布與殘余應力；

• 聲發射診斷系統：通過裂紋擴展聲信號識別，實現剩余壽命預測（誤差＜10%）。

3. 綠色制造技術

• 增材制造：電子束熔融（EBM）成型異形截面O型圈，材料利用率提升至95%；

• 無鍍層技術：激光微織構表面（微坑直徑30μm，深5μm）替代鍍層，摩擦系數降低50%。

五、選型與維護指南

1. 關鍵參數匹配

• 溫度-壓力包絡線：例如因科鎳718在600℃時最大允許壓力降至常溫值的70%；

• 介質相容性：氫環境優先選用低氫脆敏感性材料（如Inconel 625）。

2. 失效預防

• 應力腐蝕控制：氯離子濃度＞50ppm時需采用哈氏合金C-22；

• 微動磨損防護：振動振幅＞50μm時加裝抗磨襯套。

3. 維護規范

• 在線檢測：使用激光共聚焦顯微鏡測量密封面粗糙度（Ra＞0.2μm需返修）；

• 循環使用：經真空退火處理（如因科鎳718在980℃/1h）可恢復90%性能。

結語：金屬之力，封印極端

金屬O型圈以剛性之軀承載彈性之魂，在原子鍵合與宏觀力學的交響中，重塑了高溫、高壓、強腐蝕工況下的密封法則。從地心鉆探的熔巖管道到聚變裝置的億度烈焰，從量子世界的絕對零度到深空探測的極致真空，這項源自冷戰時期航天競賽的技術，正通過材料基因組計劃與數字孿生技術的雙重賦能，開啟精密密封的新紀元。
